冲片机

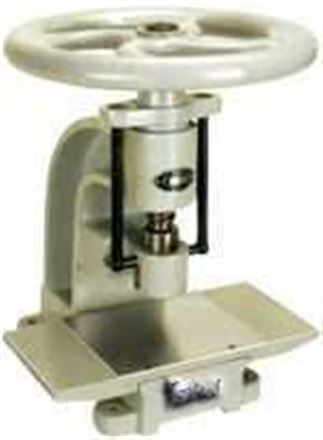

TCP-25冲片机

冲片机产品介绍：

一、设备用途：

由旋转螺母、升降丝杠、上压板、下压板、切刀、液压油缸、操作杆及控制旋钮等部分组成，根据不同试样改变切刀即可，该机有操作灵活，使用方便等特点。

二、主要技术指标：

zui大负荷 10KN

两柱间距离 160mm

压板尺寸 60mm×160mm

三、使用方法：

根据不同试样选择相应的切刀，装在该机上压板位置上。将料放在刀垫上，使丝杠下移，切刀与料相接触。将控制旋钮向压样方向旋转，拧紧为止。用手上、下搬动操纵杆，使下压板向上移动，压样完成后，将控制旋钮向复位方向旋转，下压板自动复位。

的刀具型号与规格：

I型（哑铃型）总长 L=120mm 端部宽度 b=25±0.5mm 标距 Lο=40mm

Ⅱ型（哑铃型）总长 L=115mm 端部宽度 b=25±1mm 标距 Lο=25mm

Ⅲ型（哑铃型）总长 L=150mm 端部宽度 b=10±0.5mm 标距 Lο=50mm

Ⅳ型（哑铃型）总长 L=不小于150mm 端部宽度 b=10-25mm 标距 Lο=50mm

标准配置：主机一台、载刀一把
