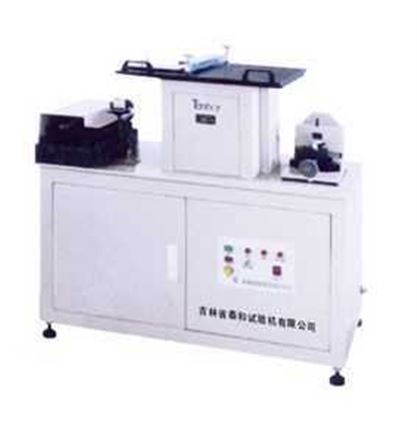

TWZY-24万能制样机

一、 设备用途：

     本机用于加工塑料、有机玻璃等非金属材料的冲击、拉伸、压缩、热性能等试验用标准样条。能进行切断、铣缺口、铣曲线形和平面的加工。同时设置了冷却循环系统。其主要结构分三大部分。

分别为A：铣哑铃形及平面部分。B：切断部分。C：铣缺口部分

二、 主要技术参数：

1、zui大切断宽度：300mm

2、zui大切断厚度：15mm

3、zui大铣平面长度：  300mm

4、切断用铣刀（砂轮片）规格：200×32×2mm

5、铣缺口用刀具长度：50mm

6、加工哑铃形及平面用刀具规格：30×12×30mm

7、整机外形尺寸：1130×720×950mm

8、各部分主轴转速：

   切断部分主轴转速：1400—2800r/min

   铣缺口部分主轴转速：400r/min

   铣哑铃形及平面部分主轴转速：

                          低速：940r/min.470r/min

                          高速：1430r/min.715r/min

9、电机功率：

     铣缺口电机：550W

     铣平面及哑铃形电机：0.8—1.3kw

     切断电机：0.8 kw

     冷却油泵电机：60W

     铣平面及哑铃形自动进给电机：60W

三、标准配置

主机                  一台

靠模板式                        一只

主轴垫套                        二个

内六角搬手4mm 5mm 6mm           各一只

加工哑铃形平面刀具30×12×30mm  一把

缺口铣入刀具6×6×50mm           三把

防水挡板                         三块

呆搬手                           二把

调整垫铁200×24×4               一块

        200×18×8               一块

        200×18×11              一块

切割用砂轮                       一块

切割用铣刀                       一把

对中块                           一块

附件箱                           一只
