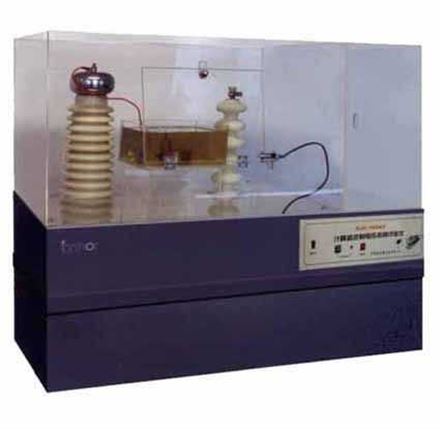

DJC-50KV微机控制电压击穿试验仪

微机控制电压击穿试验仪

一、设备用途：主要适用于固体绝缘材料在工频电压下击穿电压、击穿强度和耐电压的测试。电压击穿试验仪满足GB 1408.1-1999。

二、电压击穿试验仪功能特点：

软件平台：VC++编程运行于WINDOWS XP系统下的独立安装软件，界面友好，操作简单。

曲线绘制：试验过程中可动态绘制出试验曲线。

曲线对比：一组试验的曲线可以多种颜色叠加对比。

局部放大：试验曲线上任意一段可进行区域放大分析。

数据编辑：可对试验数据进行编辑修改，灵活适用。

自动存储：试验条件及测试结果等数据可自动存储。

报告格式：试验报告格式灵活可变，适用于不同用户的不同要求。

有效选定：可对一组试验中曲线数据的有效与否进行人为选定。

三、电压击穿试验仪主要技术参数：

 1、 输入电压：AC ２２０V

2、 输出电压：AC ０-50 kV（可订购任何电压等级）

3、 高压分级：０-5 kV ０-10kV 0-50kV

4、 击穿电压：０-50 kV 击穿电压升压速率共分三级（可选定）： A、0.5 kV/s

                                                                                           B、1.0 kV/s

                                                                                           C、2.0 kV/s

5、 耐压试验电压：０-50 kV连续可调整

6、 耐压时间：０-４h（50kV以下 ）；50kV以上0.5小时（可根据用户要求进行相应调整）

7、 电压精度：2%

四、电压击穿试验仪标准配置

制造厂家 吉林省泰和试验机有限公司

仪器名称 DJC-50KV微机控制电压击穿试验仪

电压击穿试验仪配置名称

１ 试验装置 1 套

2 控制装置 1 套

4 试验电极 1 套

5 试验油箱 2 个

6 放电棒 1 只 直流有

7 控制系统 1 套

8 数据采集系统 1 套

9 计算机 1 套 含主机、显示器、键盘、鼠标

10 彩色喷墨打印机 1 台

11 软件 1 套 含使用说明光盘一张

12 合格证 1 份

13 使用说明书 1 份
